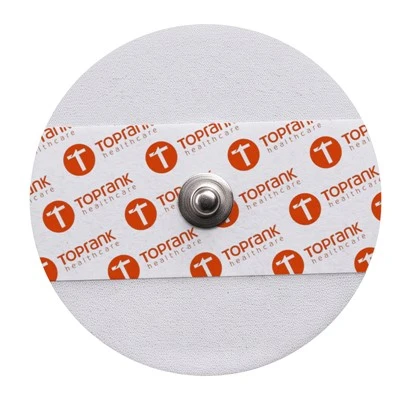

Foam Snap EKG-kuddar för vuxna

B2B kontraktstillverkning av engångs-EKG-kuddar av skum för vuxna för ICU, CCU och telemetriövervakning. Fullt kompatibel med ANSI/AAMI EC12, med<150 Ohm AC impedance at 10 Hz, <0.8 mV DC offset, 72-hour fluid-impermeable closed-cell PE foam, and high-retention brass snap studs.

Snäpp-EKG-kuddar för vuxna fungerar som standardgränssnitt för biopotential för engångsbruk över sjukhusövervakningsnätverk, och fångar upp hjärtdepolarisationssignaler på mikrovoltnivå på -nivå (0,5 mV till 2,0 mV) under längre slutenvårdsvistelser. Dessa elektroder, applicerade på angivna prekordiella landmärken och lemmar, ansluts via vanliga 4,0 mm ledningstrådsgripare eller snäppkontakter till telemetrisändare, multi-parametermonitorer vid sängen och Holter-inspelare. De kliniska uppehållstiderna löper kontinuerligt från 24 till 72 timmar på intensivvårdsavdelningar (ICU), kranskärlsavdelningar (CCU), post-anestesivårdsavdelningar (PACU) och allmänna telemetriavdelningar{10}.

Standardelektroder med hög-volym av skum för vuxna bryts ned över tre hårdvarumekanismer under fler-dagars driftsättning på slutenvård:

• Fäst-till-galvanisk korrosion och kontaktjitter:Elektrodstiftet krymps mekaniskt på en plastögla belagd med silver/silver-klorid (Ag/AgCl). Om plätering på mässingssnäppet saknar passiverade barriärer eller om krympningstoleranser tillåter mekaniskt spel, skapar mikro-rörelser från tunga blykablar fysisk förskjutning mellan snäppet och öglan. Detta dynamiska kontaktmotstånd genererar 50/60 Hz baslinjejitter och rörelseljud. Dessutom skapar fuktinträngning i detta gränssnitt ett sekundärt galvaniskt par som ändrar baslinjens DC-offsetspänningar på ett oförutsägbart sätt.
• Adhesiv plastisering och hydrogelkant-lyft över 72 timmar:Förlängd övervakning utsätter elektroden för okänslig svett och hudoljor. Skumbärare med öppna-celler eller dåligt tvärbundna akryllim absorberar fukt, genomgår polymermjukning och tappar skjuvmotstånd. Den yttre omkretsen skalar bort från stratum corneum, krymper den aktiva kontaktytan, driver upp gränssnittsimpedansen och utlöser falska avlednings-larm på centrala telemetristationer.
• AgCl-utarmning och förstärkarmättnad efter-defibrillering: Telemetry patients experiencing sudden cardiac arrest require immediate transthoracic defibrillation (200J to 360J biphasic). The resulting high-energy electrical surge dumps high current through adjacent monitoring pads. If the Ag/AgCl sensor layer lacks sufficient chloridation thickness (under 2.0 um), the electrical transient depletes the chloride salt reserve, polarizes the electrode half-cell, and leaves a high DC residual offset voltage (>100 mV). Detta mättar monitorns förförstärkare, vilket gör att skärmen blir blind för att posta-chockkammarrytmer i 10 till 30 sekunder.

Denna plattform för skumsnäpp-EKG-kuddar för vuxna använder en automatisk ögla-insättningsenhet som pressar en nickelpläterad- mässingssnäpp direkt i en ABS-sensorögla belagd med ett stökiometriskt Ag/AgCl-skikt (tjocklek 4,0 um till 6,0 um). Patientgränssnittet innehåller en isotonisk, hög-kloridtvärbunden fast polyakrylathydrogel (tjocklek 0,85 mm till 1,00 mm) konstruerad för 72-timmars fuktretention utan kantsvamp. Bäraren består av en 1,0 mm sluten-cellspolyeten (PE)-skumbaksida belagd med ett hydrofobt, medicinskt-, rent akryllim, som bibehåller en skalvidhäftning över 5,0N / 25 mm. Vi kontraktstillverkar runda (50 mm, 55 mm) och droppformade (43 x 45 mm, 50 x 55 mm) geometrier för märken för medicinsk övervakningsutrustning, distributörer av förbrukningsmaterial för sjukhus och internationella GPO-nätverk.

Masstillverkningen av skumsnäpp-EKG-kuddar för vuxna arbetar i ISO 13485-certifierade klass 8 renrum med kontinuerlig roterande stansning med flera-stationer, automatiserad ögla och exakta gellamineringsdäck. Den fysiska monteringen består av sex funktionella lager:

1. Snap Stud:Precisions-tapp av massiv mässing med 4,0 mm nominellt ingreppshuvud, elektropläterad med ett passiverat nickelskikt för att förhindra oxidation och kopparjonläckage.
2. Konduktiv öglebas:Formsprutad ABS-ögla belagd med ett elektrokemiskt avsatt Ag/AgCl-skikt. Det kemiska förhållandet mellan metalliskt silver och silverklorid hålls vid 80:20, med beläggningstjockleken kontrollerad mellan 4,0 um och 6,0 um.
3. Barriärskumbaksida:Ett 1,0 mm tjockt tvärbundet polyetenskum med sluten -cell (PE) (bulkdensitet 65 kg/m3). Den helt slutna matrisen uppvisar vattenabsorption under 0,01 g/cm3, vilket förhindrar vätskor, blod och svett från att tränga igenom till huden.
4. Omkretslimmatris:Ett hypoallergent, tvärbundet medicinskt-tryckkänsligt klister av ren akryl- (torrpälsvikt 45 till 55 g/m2). Formuleringen innehåller noll kolofoniumestrar eller hydrofila klibbmedel, som motstår fuktmjukning.
5. Konduktiv fast hydrogel:En hög-kohesion, tvärbunden polyakrylat vattenhaltig hydrogelplatta (tjocklek 0,85 mm till 1,00 mm, volymresistivitet under 25 Ohm-cm). Formuleringen blandar farmaceutisk -natriumklorid (2,0 % till 2,8 % i vikt), vegetabilisk glycerol och renat vatten i ett tätt kovalent polymernätverk, vilket balanserar fuktretention mot dermal utvätning-.
6. Skyddsfrigöringsbärare:En 75 um silikoniserad polyester (PET) eller polyeten-belagd kraftsläppningsliner med kiss-geometrier som möjliggör snabb enhandsfräsning av klinisk personal.

Den mekaniska anslutningen mellan snäppstiftet och Ag/AgCl-öglan görs via en pneumatisk rotationspress med flera tonnage. Nitskaftet på tappen expanderar symmetriskt i hålets urtag, vilket skapar en interferenspassning med en axiell kvarhållningskraft som överstiger 60N. Denna täta mekaniska förbindning förhindrar mikro-rotationsglidning under kabeldragning, och håller snäpp-till-kontaktmotståndet under 0,02 Ohm.

Färdiga dynor passerar genom 100 % inline automatiserad optisk inspektion (AOI) och verifierar snäppkrympningskoncentricitet, hydrogelnärvaro och adhesiv omkretsintegritet. Elektroder samlas på frigöringsremsor i grupper om 3, 5, 10 eller kiss-skurna rullar och förseglas i lufttäta fler- flerlagers PET/AL/PE-barriärpåsar med värme-förseglade rivskåror. Standardens minsta OEM-kontraktsproduktion är 500 000 enheter.

• Noll-toleransstörningsstörning (eliminerar mekanisk mikro-slirning och 50/60 Hz kontaktprat under ledningsdrag)

  Vid kontinuerlig telemetriövervakning utsätter patientförflyttning och säng-omvändning ledningskabeln för konstant mekanisk spänning. I billiga-elektroder där metallbulten är sammanfogad med lösa stämplingstoleranser skapar axiella dragkrafter en mikroskopisk relativ förskjutning mellan mässingsbulten och plastöglan. Denna mekaniska växling stör den elektriska kontakten mellan den nickelpläterade-metallen och det underliggande Ag/AgCl-skiktet, vilket gör att kontaktmotståndet spetsar dynamiskt mellan 0,05 ohm och flera hundra ohm. Monitorns differentialförförstärkare tolkar dessa motståndsfluktuationer som hög-amplitud 50/60 Hz linje-frekvensbrus och baslinjevandring. Vi eliminerar mekanisk förskjutning genom att använda en automatisk hydraulisk-pneumatisk utsättningsstation som driver en expanderad radiell interferenspressning. Mässingskaftet expanderar utåt mot den inre väggen av ABS-öglan med en klämkraft som överstiger 60N, vilket låser metallytan i linje med den ledande silvermatrisen. Kontaktmotståndet förblir stabilt under dynamiskt 45-vinklat kabeldrag, vilket ger platta, artefaktfria-baslinjeinspelningar utan rörelseinducerade vågformspikar.



• Hydrofobt sluten-cell PE-skumskal med tvärbunden akrylkant (72-timmars kontinuerlig uppehåll utan svettdelaminering)

  På intensivvårdsavdelningar kräver kliniska standardprotokoll upp till 72 timmars kontinuerlig elektrodslitage utan utbyte för att förhindra hudirritation från frekventa adhesiva byten. Men förnuftig och okänslig svett släpper ut fukt som angriper konventionella elektrodlim. Skumbärare med öppna-celler leder denna svett längs skumstrukturen och mjukar upp det tryckkänsliga-limmet genom hydro-plasticering tills marginalerna lossnar. Vår design använder en 1,0 mm tjock tvärbunden -cellpolyeten (PE) skumbaksida med en bulkdensitet på 65 kg/m3. Den slutna-cellstrukturen har noll öppna porer, vilket förhindrar att vatten och svett tränger in i bäraren. Hudens-kontaktyta är mönster-belagd med ett syntetiskt tvärbundet rent akryllim utan hydrofila klibbande hartser. Limmet bibehåller en dynamisk avskalningsstyrka över 5,0N / 25 mm under 72 timmars kontinuerlig kontakt på vuxen brösthud. Den vidhäftande omkretsen tätar runt den centrala ledande hydrogelen, vilket förhindrar att svett sipprar inåt för att späda ut gelén samtidigt som den hindrar inre gelfukt från att tränga utåt.



• Kontrollerad stökiometrisk Ag/AgCl-avsättning (Sub-5-sekunders baslinjeåterställning efter 360J nöddefibrilleringsöverbelastning)

  När en sängbunden-telemetripatient kollapsar till kammarflimmer, utlöser kliniska svarspersoner en 200J till 360J bifasisk chock direkt över bröstkorgen. Detta levererar toppströmmar på tiotals ampere genom bålen, med en del som shuntar direkt in i övervaknings-EKG-elektroderna. Standard tunn-filmelektroder använder tunna silverbläckskikt med flash-kloridbeläggning (under 1,0 um AgCl-tjocklek). Den elektriska stöten tömmer snabbt ut denna mikroskopiska kloridreserv, polariserar halv-cellens gränssnitt och driver DC-offsetspänningen över 150 mV. Sängmonitorns differentialförstärkare låser sig till full rälsmättnad och visar en platt linje eller vild svängning i upp till 30 sekunder efter stöten. Vi tillverkar våra sensoröglor genom att elektrokemiskt odla en tät, stökiometrisk Ag/AgCl-matris (tjocklek 4,0 um till 6,0 um, Ag:AgCl-förhållande bibehålls på 80:20). Den höga kemiska reserven ger reversibla redoxvägar som neutraliserar högspänningspolarisationsladdningar-. Efter en full 360J defibrilleringsöverbelastningsurladdning, återhämtar sig den kvarvarande offsetspänningen under 25 mV inom 5,0 sekunder (avklingningshastighet under 1,0 mV/s), vilket gör det möjligt för läkare att verifiera återkomsten av sinusrytmen eller identifiera ihållande ventrikelflimmer utan signalblindhet.

• Geometrier, Custom Liner Kiss-Skärningar och barriärförpackningar:Vi levererar standardkonfigurationer för vuxna formaterade för automatiserade förpackningslinjer:

  · Geometrier:Cirkulär (50 mm och 55 mm diameter) för standardtelemetri; Teardrop (43 x 45 mm och 50 x 55 mm) med integrerade dragflikar för snabb borttagning.

  · Liner-format:Individuella kyss-remsor, perforerade kort med 3, 5 eller 10 elektroder per remsa, eller kontinuerliga bulkrullar för automatiska bly-placeringssatser.

  · Sekundär förpackning:Förseglad i flerlagers PET/AL/PE barriärfoliepåsar med rivskåror och återförslutbara toppar med dragkedja- (förpackade 30, 50 eller 100 st per påse). Påsar kan anpassas-med privat-märkesgrafik, lagstadgade UDI-streckkoder och fler-instruktioner.



• Två-Center Supply Chain Mechanics:Hög-kontinuerlig PE-skumbeläggning, medicinsk akryllimblandning, solid polyakrylat-hydrogelextrudering och automatisk avsättning av Ag/AgCl-öglor utförs naturligt i vår primära Kina-anläggning. Hög-hastighets multi-stationsroterande stans-skärning, automatisk snäppsatsning, optisk AOI-inspektion, värmeförsegling av foliepåsar, 100 % batchimpedanstestning och exportväg för palleterad oceanbehållare genom vårt nav i Vietnam, vilket skyddar internationella B2B-köpare från regionala medicinska förbrukningsavgifter och avgifter.

• ANSI/AAMI EC12:2000/(R)2020 typverifiering:Masterproduktionspartier genomgår tester i ackrediterade oberoende testlaboratorier som bekräftar strikt överensstämmelse med ANSI/AAMI EC12 (Engångs-EKG-elektroder) och IEC 60601-2-27. Testunderlag bekräftar: AC-impedansen för små signaler förblir under 150 Ohm vid 10 Hz (standardgräns: < 3 000 Ohm); initial DC offset-spänning förblir under 2,0 mV (typiskt < 0,8 mV); återhämtningen efter defibrillering sätter sig under 25 mV vid 5,0 sekunder; och drifthastigheten förblir under 1,0 mV/s.



• ISO 10993 omfattande dermal biokompatibilitet:Hudkontakt med fasta hydrogeler och perimeterlim genomgår batchvalidering i ackrediterade testlaboratorier som bekräftar överensstämmelse med ISO 10993-5 (in vitro cytotoxicitetsgrad 0), ISO 10993-10 (hudsensibilisering: 0% allergisk reaktion: 0%{10} och ISO{119} (Primärt hudirritationsindex=0.0). Den kompletta monteringen är 100 % naturgummilatexfri, ftalatfri och lösningsmedelsfri.



• MDSAP & ISO 13485 Manufacturing System Controls:Konverteringsdäck för flera-stationer, automatiserade utsättningsenheter och förpackningsbarriärsviter fungerar strikt inom anläggningar som är certifierade enligt ISO 13485:2016 och MDSAP regelverk (som täcker US FDA 21 CFR 820, Health Canada, TGA Australien). Oavbrutna elektroniska enhetshistorikrekord (DHR) fångar upp råskumdensitet, hydrogelsaltkoncentrationer, dragkrafter för öglor och en hermetisk påsförslutningsvakuumretention.

Kliniska inköpsdirektörer på sjukhus, avdelningschefer för biomedicinsk teknik och OEM-märken för patientövervakning kan begära fullständiga ANSI/AAMI EC12-underlag för elektrisk efterlevnad, 72-timmars loggar för telemetribaslinjestabilitetstest och omärkta utvärderingsprovpåsar (50 mm runda eller droppvis, 30 eller 50 st/förpackning).
